Produktbeskrivning

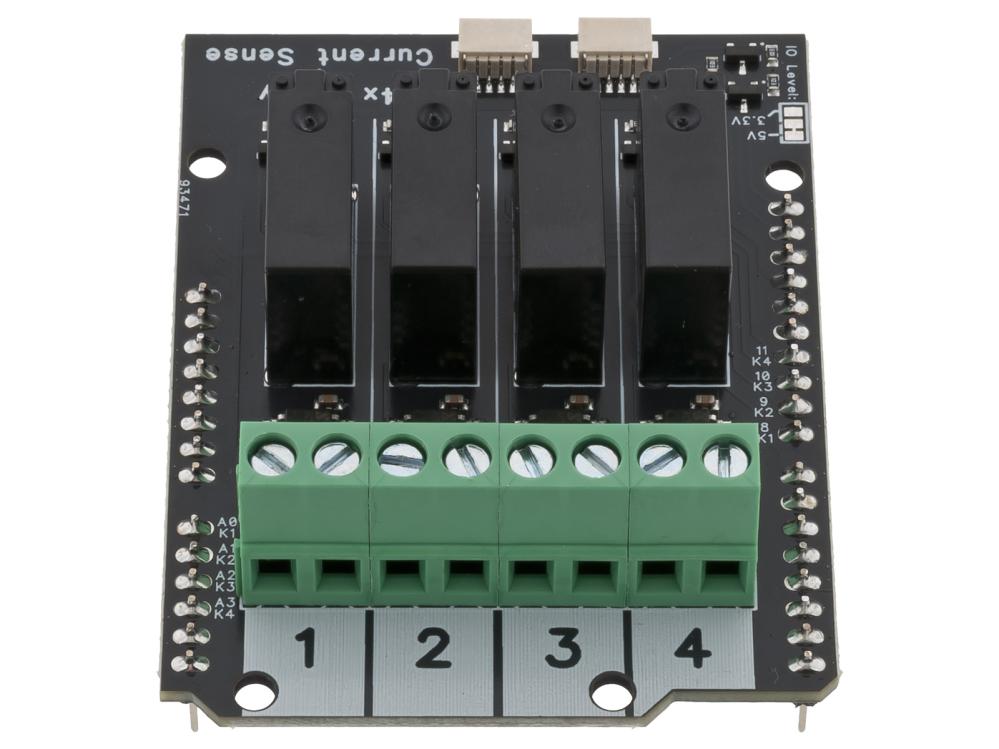

Electrokit EKM028 är en reläshield kompatibel med Arduino UNO R3 / R4. Med fyra reläer och individuell strömmätning för varje kanal. Kortet är utvecklat för styrning och övervakning av apparater, maskiner och andra tillämpningar där elektriska laster behöver styras med galvanisk isolation och där strömförbrukningen ska kunna mätas.

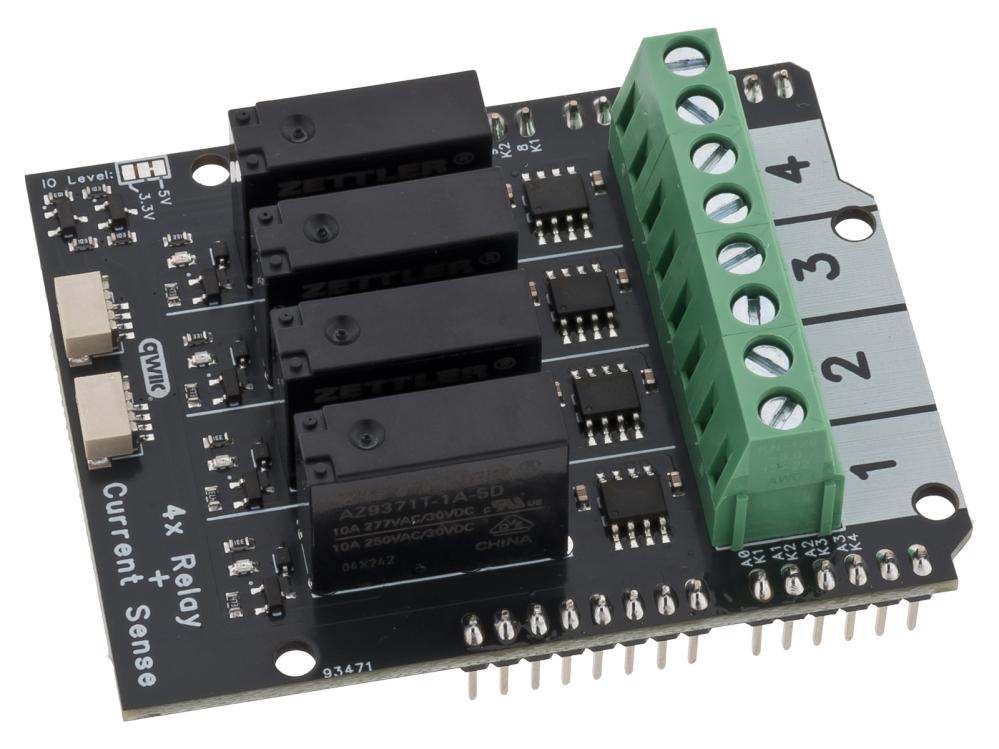

Kortet har fyra Zettler AZ9371T-reläer med normalt öppna kontakter (SPST-NO), märkta för upp till 10 A vid 230 VAC eller 30 VDC. Varje reläkanal är försedd med en ACS724-strömsensor som möjliggör isolerad, dubbelriktad strömmätning inom området ±10 A. Sensorerna har en känslighet på 200 mV/A och en bandbredd på 250 kHz.
Reläerna styrs via Arduino-anslutningarna D8–D11, medan strömsensorernas analoga utsignaler läses via A0–A3. En lysdiod vid varje relä visar när reläet är aktiverat och kontakten är sluten.

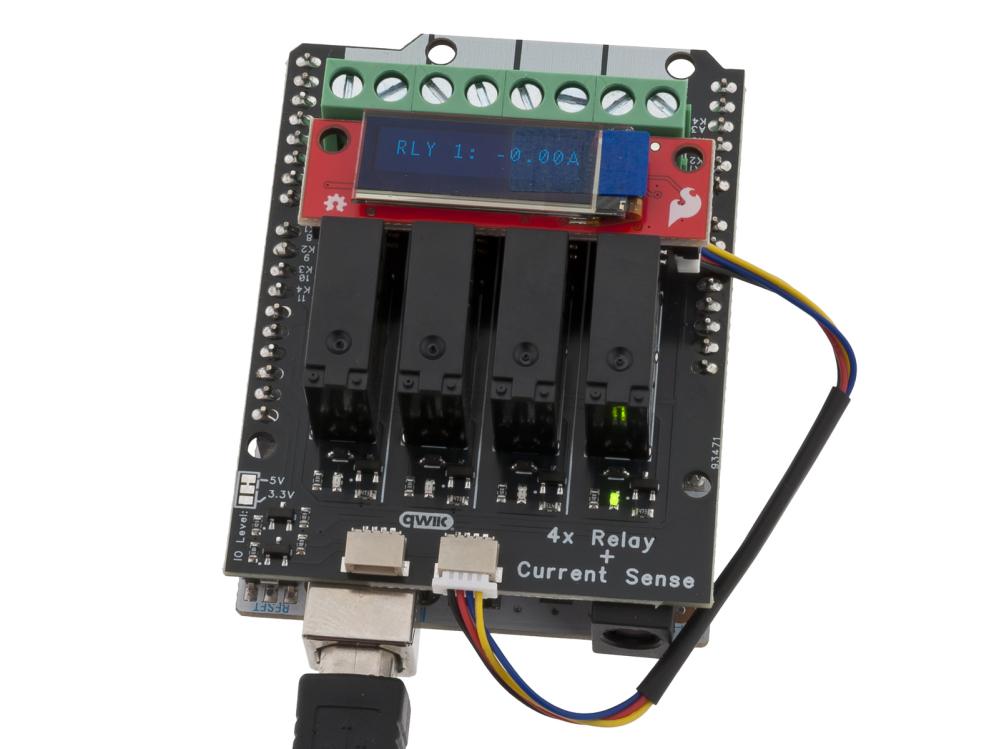

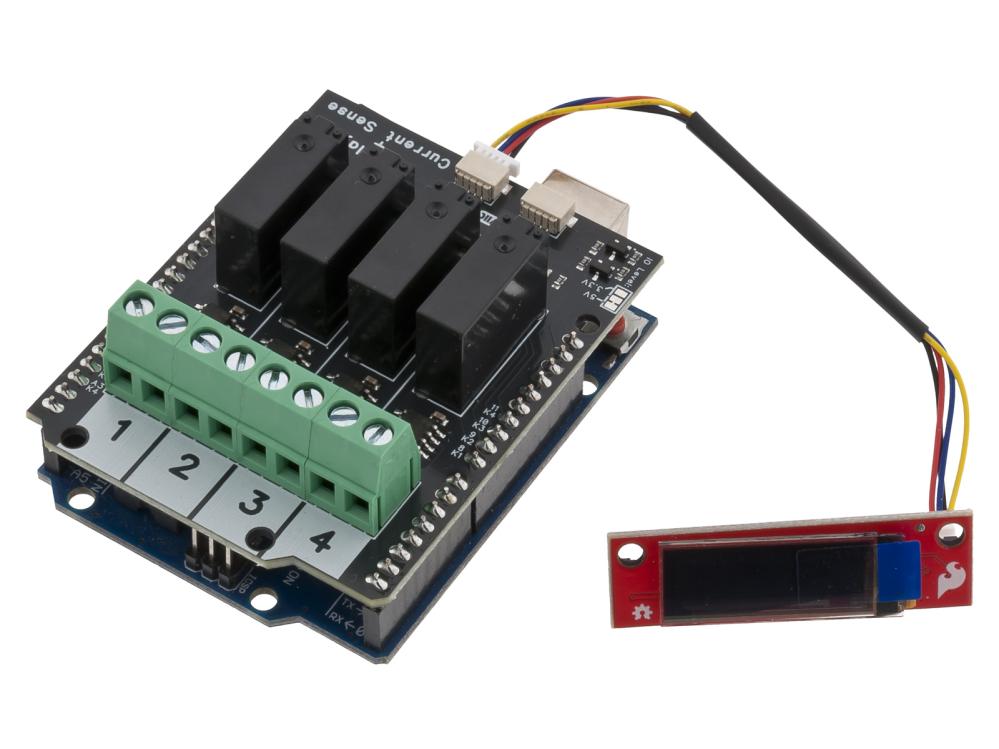

EKM028 har även två Qwiic-kontakter för anslutning av externa I2C-enheter, exempelvis sensorer och displayer. Kortet är förkonfigurerat för 5 V logiknivå men kan anpassas för 3.3 V-system genom modifiering av lödbryggan IOLEVEL. Observera att denna ändring endast påverkar I2C-signalerna till Arduino-anslutningarna. Strömsensorernas analoga utgångar kan fortfarande lämna upp till 4 V, vilket begränsar det mätbara strömområdet vid användning med 3.3 V-system.

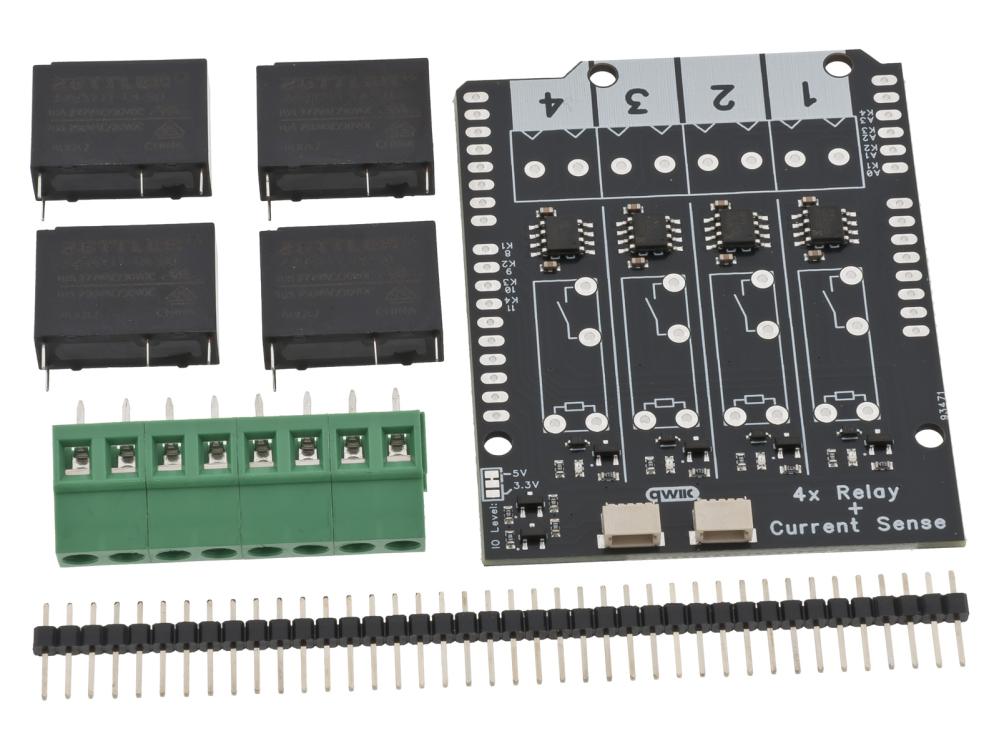

Kortet har samma formfaktor som Arduino UNO R3 / R4 och är kompatibelt med UNO-kompatibla utvecklingskort. EKM028 levereras som en delvis monterad byggsats. Samtliga SMD-komponenter är förmonterade, medan reläer, skruvplintar och stiftlister behöver lödas fast.
Specifikationer:
- Tillverkare: Electrokit
- Modell: EKM028
- Typ: 4-kanaligt reläshield med strömmätning
- Kompatibilitet: Arduino UNO-kompatibla kort
- Reläer: 4 st Zettler AZ9371T
- Kontaktfunktion: Normalt öppen (SPST-NO)
- Märkspänning (max), AC: 230 VAC
- Märkspänning (max), DC: 30 VDC
- Ström (max): 10 A per relä
- Strömsensorer: 4 st ACS724
- Mätområde: ±10 A per kanal
- Mätnoggrannhet: ±0.2 %
- Känslighet: 200 mV/A
- Strömsensorernas resistans: 1.2 mΩ
- Strömsensorernas bandbredd: 250 kHz
- Signalnivåer: 3.3 V / 5 V
- Strömförbrukning: 39 mA (inga reläer aktiva), 217 mA (alla reläer aktiva)
- Relästyrning: D8, D9, D10, D11
- Strömmätning: A0, A1, A2, A3
- Kommunikationsgränssnitt: I2C
- Qwiic-kontakter: 2 st
- Skruvplintar: 5 mm delning
- Ledningsarea: 0.5–2.5 mm² (AWG 20–12)
- Indikering: LED för varje relä

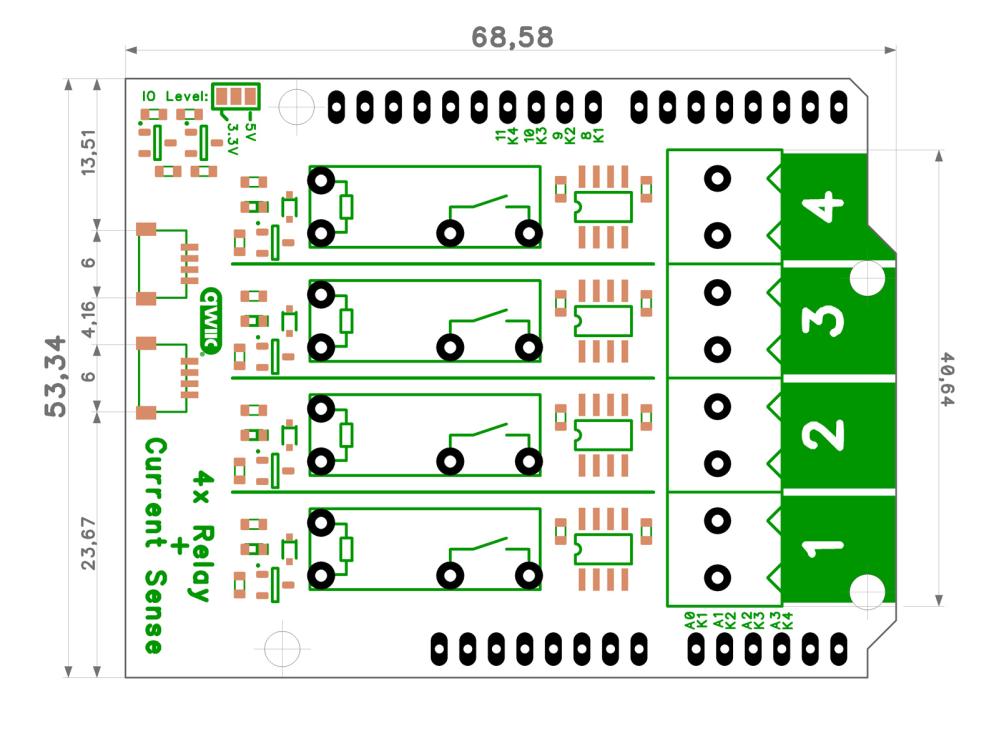

- Mått: 68.6 x 53.4 mm
Notera: Levereras som delvis monterad byggsats med förmonterade SMD-komponenter. Reläer, skruvplintar och stiftlister medföljer omonterade.
