Produktbeskrivning

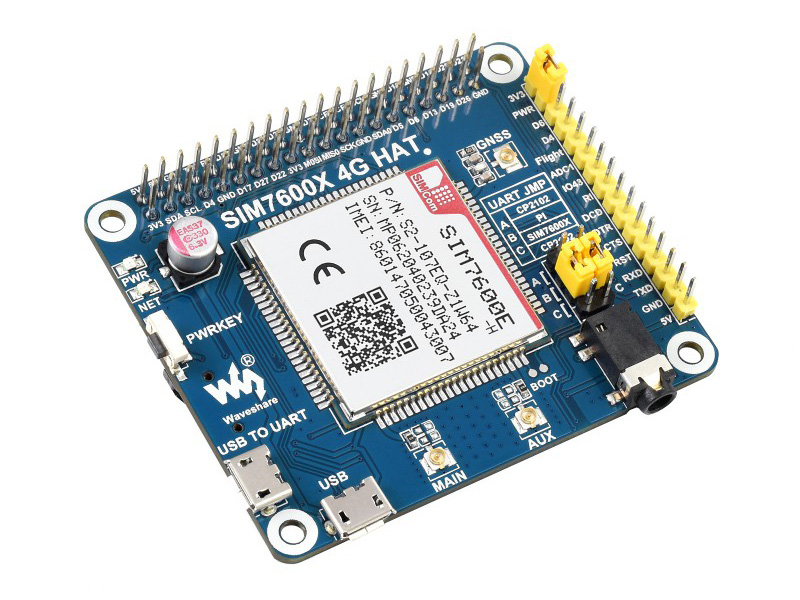

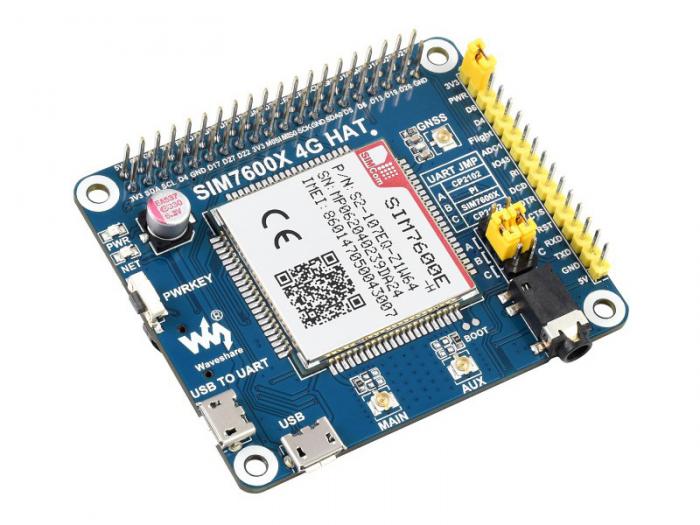

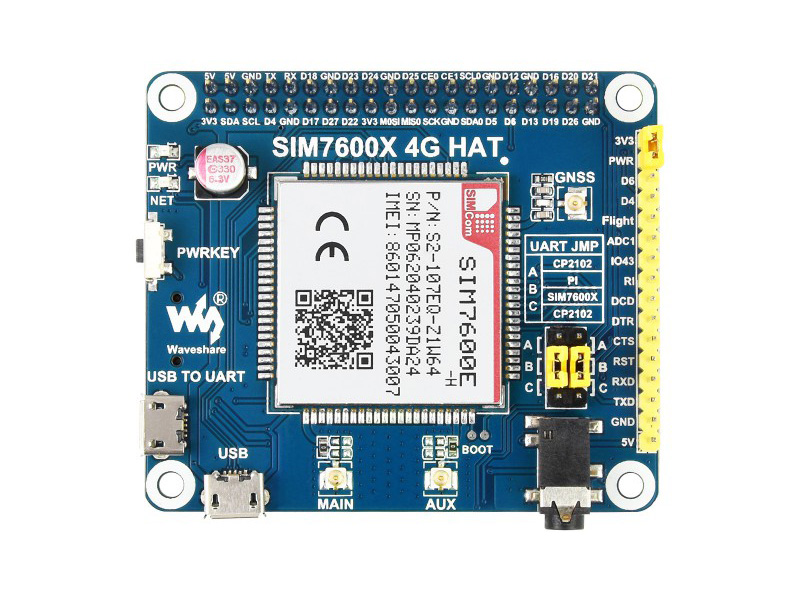

Waveshare 4G / GNSS för Raspberry Pi med LTE Cat 4 (4G / 3G / 2G). Baserad på SIMCOM SIM7600E H krets för att ge Raspberry Pi (inklusive Pico, Zero-serien och Jetson Nano) trådlös 4G anslutning och GNSS positionering. Modulen är optimerad för nätverk i Europa, Sydostasien, Västasien, Afrika och inkluderar stödsystem för GPS, BeiDou, GLONASS, GALILEO och QZSS. Utvecklingsresurser och manual med exempel för Raspberry Pi, Jetson Nano, Arduino, STM32. Se produktens Wiki-sida för mer information.

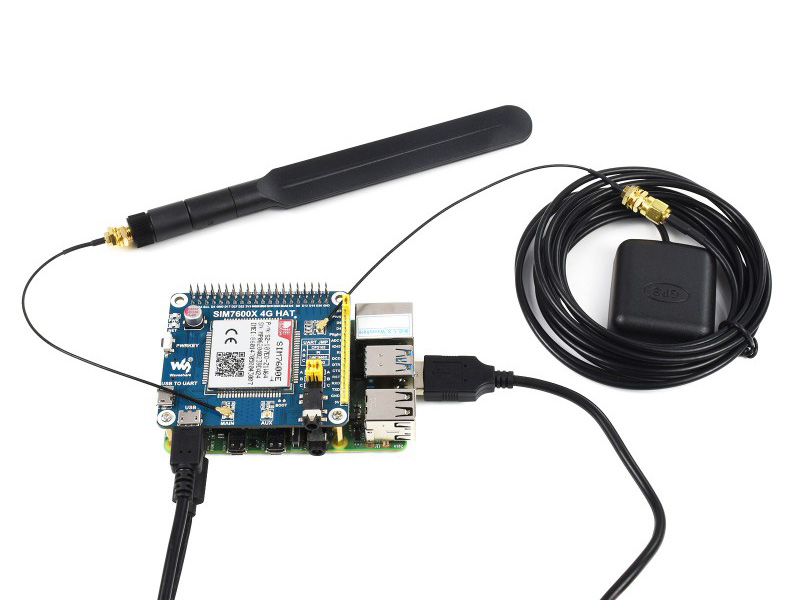

Levereras med:

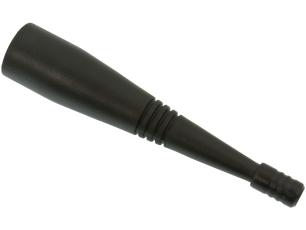

- LTE-Antenn med U.FL / MHF / I-PEX-kontakt
- GNSS-Antenn med U.FL / MHF / I-PEX-kontakt
- USB-kablar
- Skruvar och distanser
Specifikationer:

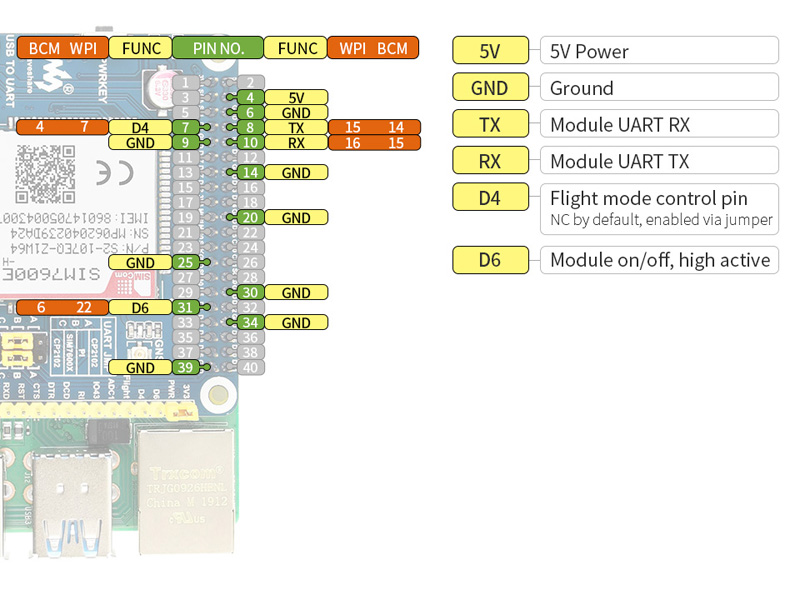

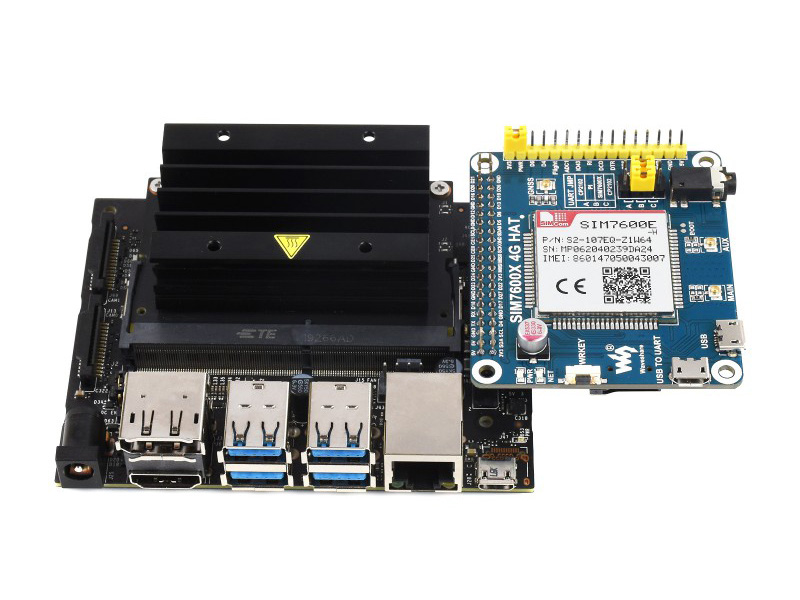

- Standard 40PIN GPIO-expansionskontakt för Raspberry Pi, kompatibel med Raspberry Pi-serien samt Jetson Nano

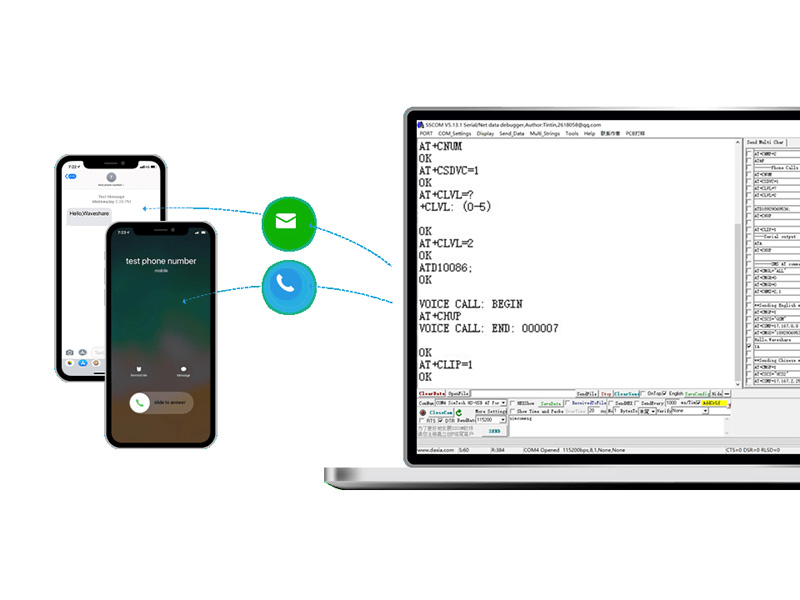

- Stöd för uppringning, telefonsamtal, SMS, TCP, UDP, DTMF, HTTP, FTP m.m.
- Stöd för positionering via GPS, BeiDou, Glonass, GALILEO, QZSS samt LBS-baserad positionsbestämning
- Inbyggt USB-gränssnitt för test av AT-kommandon, GPS-datainsamling m.m.
- Inbyggd CP2102 USB-till-UART-omvandlare för seriell felsökning
- Utkopplade UART-styrpinnar för anslutning till värdenheter som Arduino/STM32

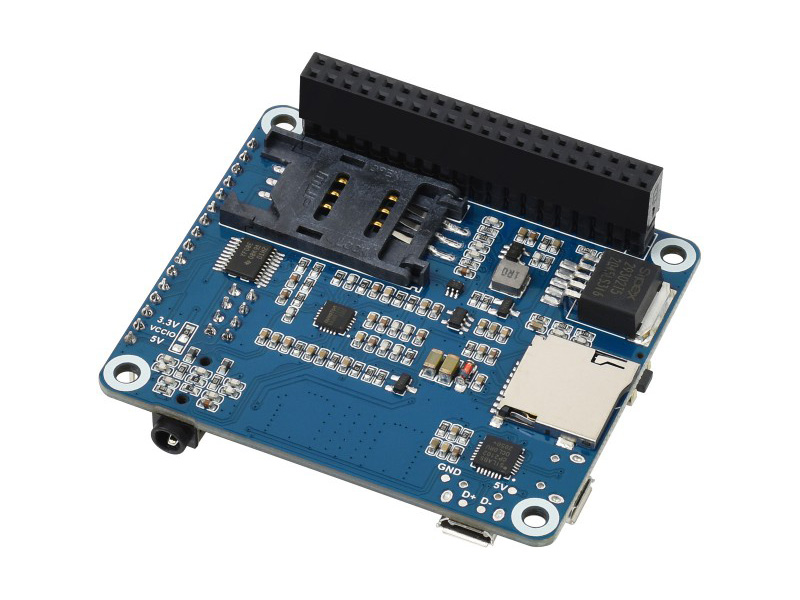

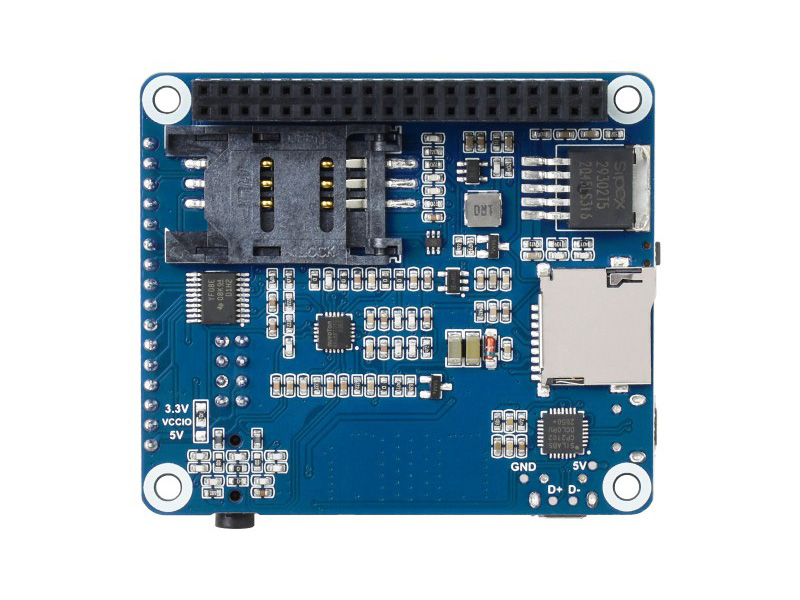

- SIM-kortplats, stödjer SIM-kort med 1.8 V eller 3 V
- MicroSD-kortplats för lagring av data såsom filer och meddelanden
- Inbyggd ljudkontakt och ljuddekoder för telefonsamtal
- Två LED-indikatorer för enkel övervakning av driftsstatus
- Inbyggd nivåöversättare, driftspänning kan ställas till 3,3 V eller 5 V via jumper
- Baudrate: 300 bps till 4 Mbps (standard: 115200 bps)
- Automatisk baudrateigenkänning: 9600 bps till 115200 bps
- Styrs via AT-kommandon (enligt 3GPP TS 27.007, 27.005 samt V.25TER-kommandoset)
- Stöd för SIM Application Toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
- Levereras med utvecklingsresurser och manual (exempel för Raspberry Pi, Jetson Nano, Arduino, STM32)
