Produktbeskrivning

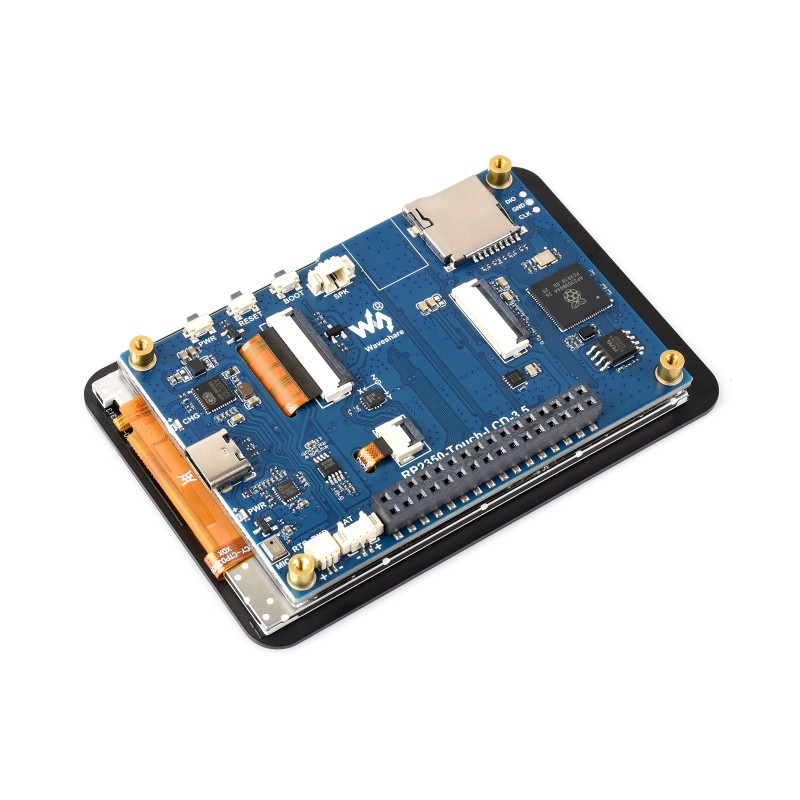

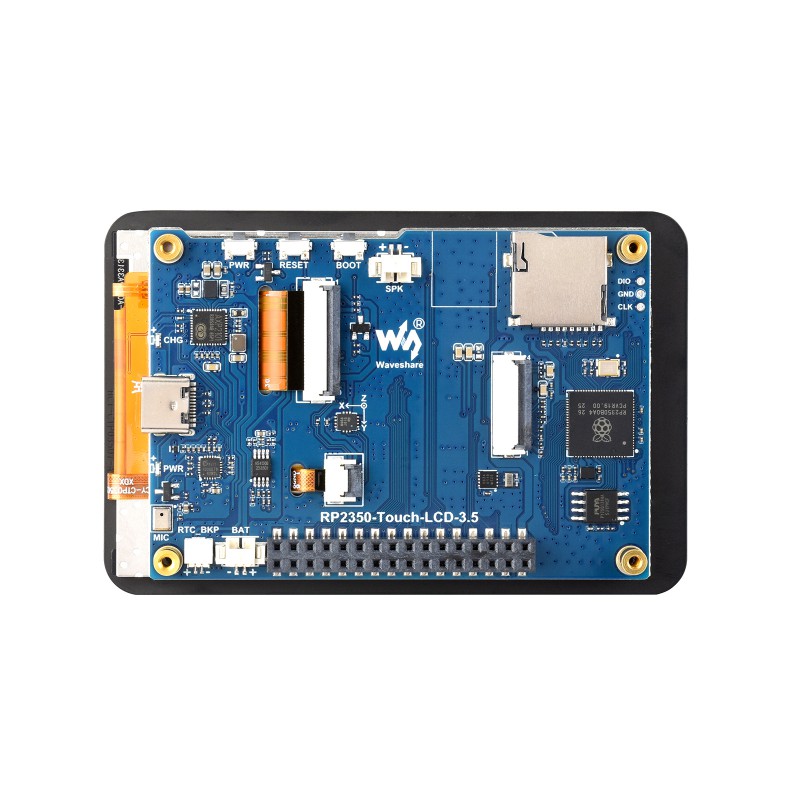

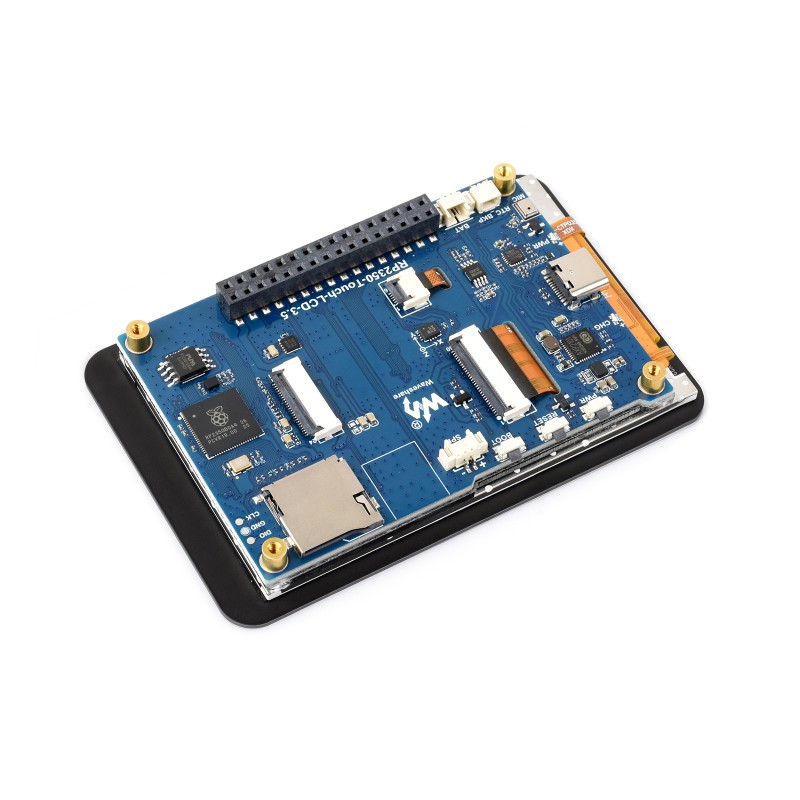

RP2350-Touch-LCD-3.5 är ett högpresterande utvecklingskort med integrerad pekskärm och mikrokontroller i en kompakt och färdig integrerad lösning. Kortet är baserat på Raspberry Pi RP2350 och lämpar sig för HMI-gränssnitt, IoT-system, portabla enheter och avancerade inbyggda applikationer.

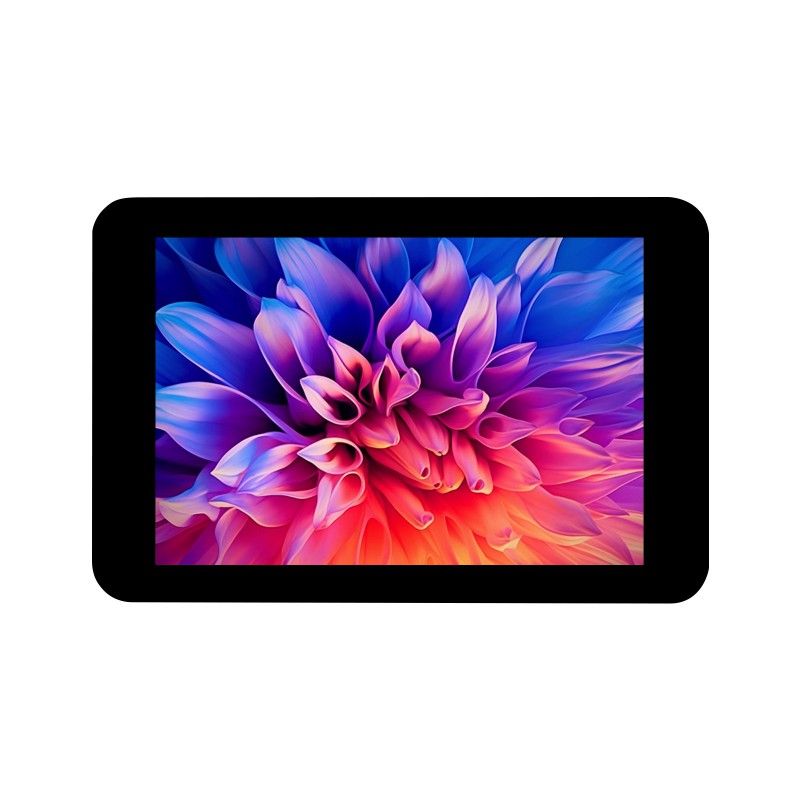

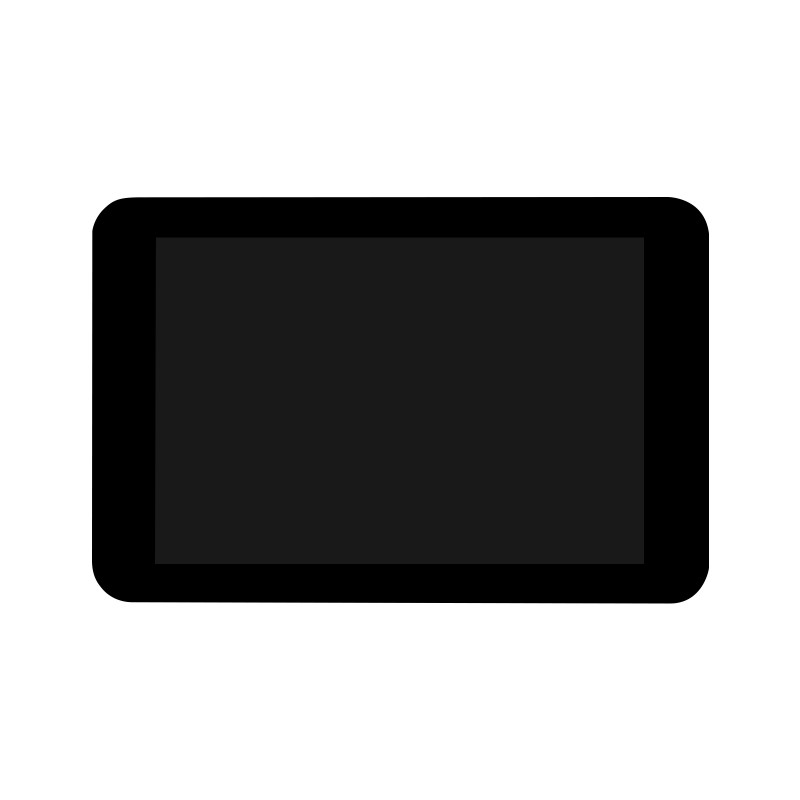

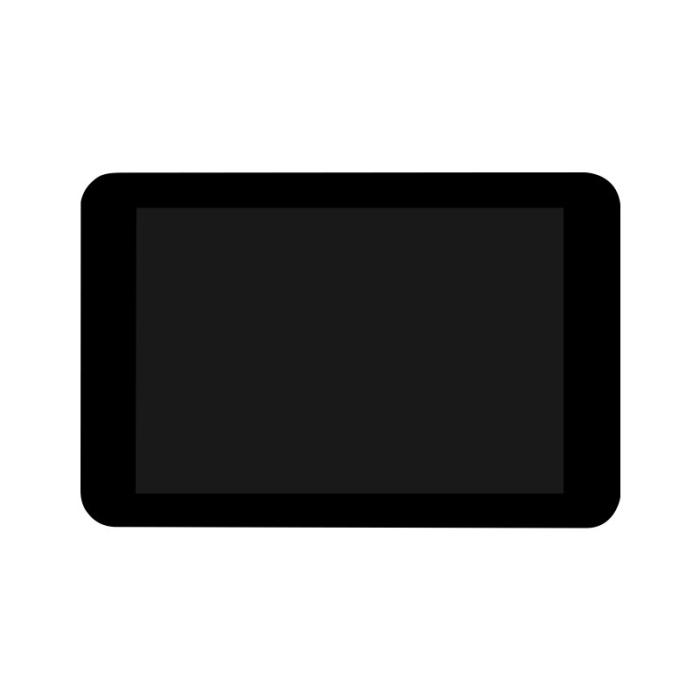

Kortet är utrustat med en 3,49-tums IPS-display med kapacitiv touch och upplösning på 172 x 640 pixlar, vilket ger god läsbarhet och responsiv användarinteraktion. Display och touch styrs via integrerade styrkretsar, vilket minskar belastningen på mikrokontrollerns resurser.
Kärnan utgörs av RP2350-mikrokontrollern med dubbelarkitektur, vilket innebär stöd för både Arm Cortex-M33 och RISC-V Hazard3. Detta möjliggör flexibel utveckling och optimering beroende på applikation. Kortet har även integrerad strömhantering och stöd för batteridrift, vilket gör det lämpligt för mobila lösningar.
Utöver displayen är kortet utrustat med flera integrerade funktioner, såsom 6-axlig IMU (accelerometer och gyroskop) samt stöd för externa gränssnitt. USB-C används för programmering och strömförsörjning, och utveckling stöds via C/C++ och MicroPython.
Kortet är lämpligt både för prototyper och färdiga produkter där display och styrning kombineras i en enhet.
Specifikationer:
- Mikrokontroller: RP2350 (Raspberry Pi)
- Processor: Dual-core Arm Cortex-M33 + dual-core Hazard3 RISC-V
- Klockfrekvens: upp till 150 MHz
- Minne: 520 KB SRAM
- Flashminne: 16 MB
- Display: 3,49 tum IPS, kapacitiv touch
- Upplösning: 172 x 640 pixlar
- Sensor: 6-axlig IMU (accelerometer + gyroskop)
- Kameragränssnitt: Ja, för t.ex. OV5640- eller OV2640-kameramoduler
- Minneskort: Hållare för microSD-minneskort
- USB: USB-C
- RTC: Ja, PCF85063

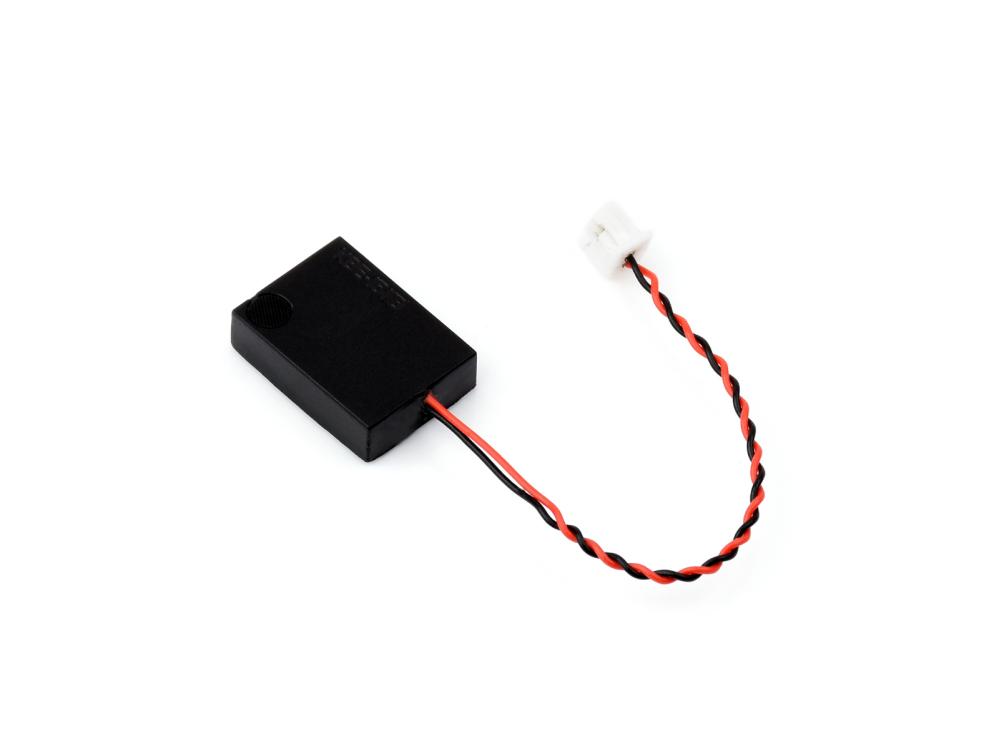

- Audio: Inbyggd mikrofon + medföljande högtalare
- Gränssnitt: SPI, I2C, UART, ADC, PWM, GPIO
- Strömförsörjning: USB-C eller via 3,7 V LiPo-batterianslutning
- Backupbatteri för RTC: Anslutning för laddningsbar knappcell, t.ex. ML2032 (medföljer ej)
