Med detta kort som kan du mäta ström med hög (1%) precision, och få de uppmätta värdena över I2C, dessutom får du spänningen som en bonus. Kan mäta upp spänningar upp till +26VDC och strömmar upp till ±3.2A, med en upplösning på 0.8mA. Den interna försärkningen går att anpassa för större precision, och motståndet kan ersättas med exempelvis ett 0.01Ohm för mätning av upp till 32A, med 8mA precision.

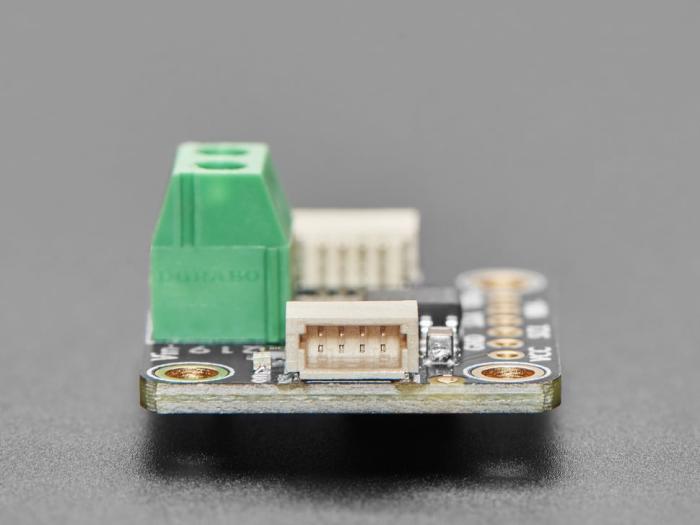

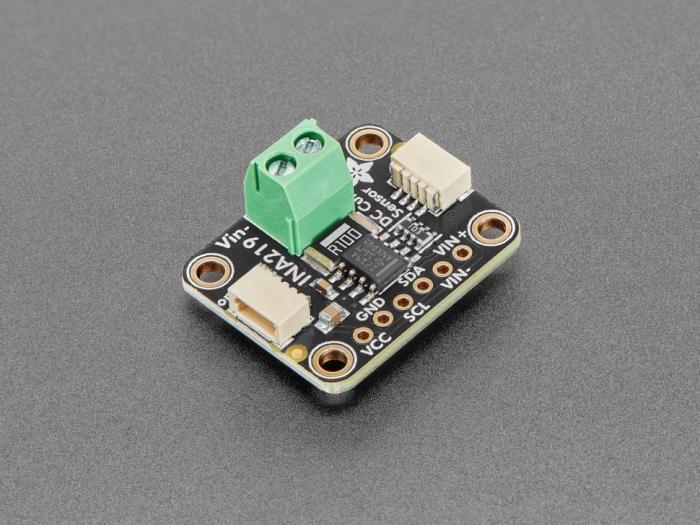

Kommunikation över I2C och strömförsörjning med 6-pin stiftlist (ingår), som passar i kopplingsdäck, montering i experimentkort, eller för direktlödning av kablage.

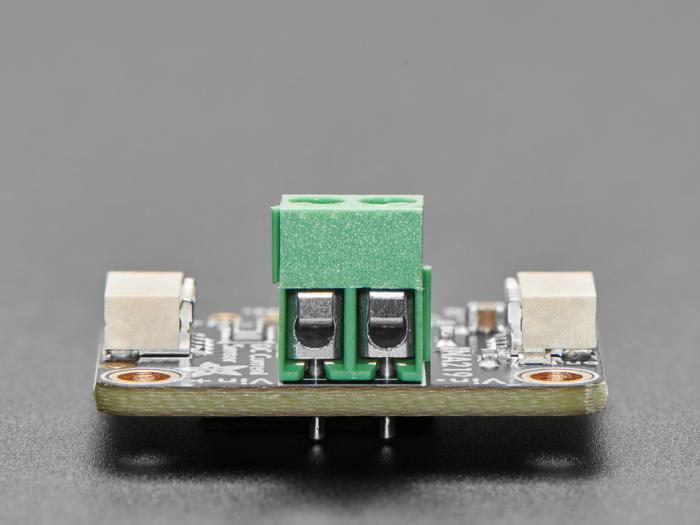

Last och och ström till lasten ansluts med den medföljande 3.5mm skruvplinten.
Båda kontakter medföljer, men är inte monterade.
Fyra skruvhål gör att modulen kan monteras säkert i chassi eller ett annat kretskort.

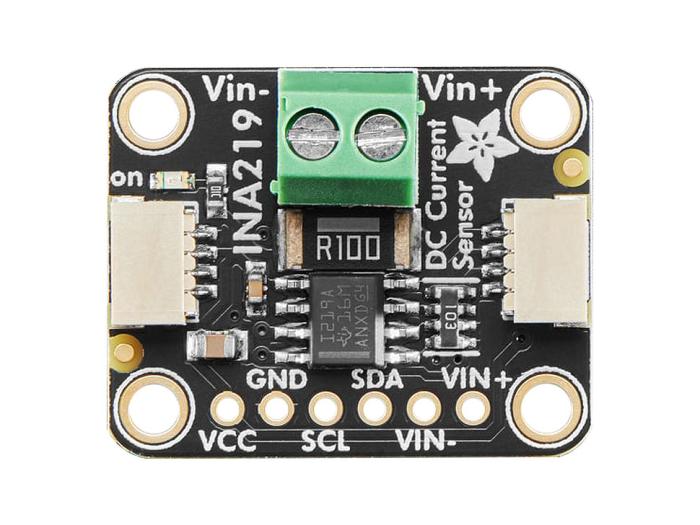

Bygger på kretsen INA219B.

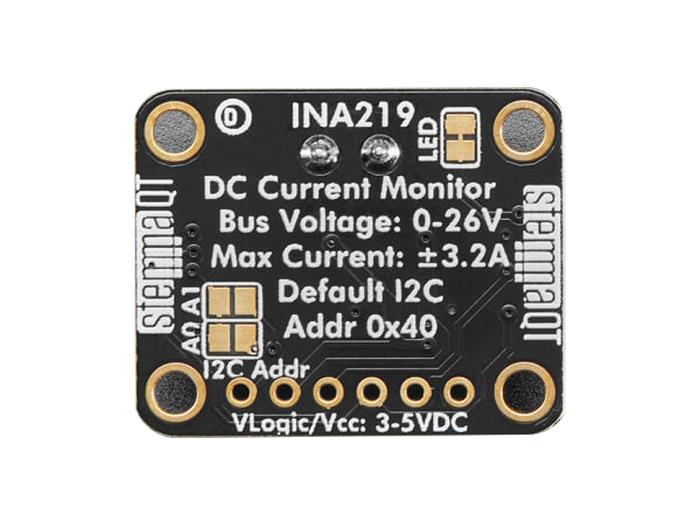

I2C-kanal kan ställas mellan 0x40, 0x41, 0x44, 0x45 genom lödbyglar.
Mått: 20.32*22.86mm
0.1Ohm 1% 2W motstånd
