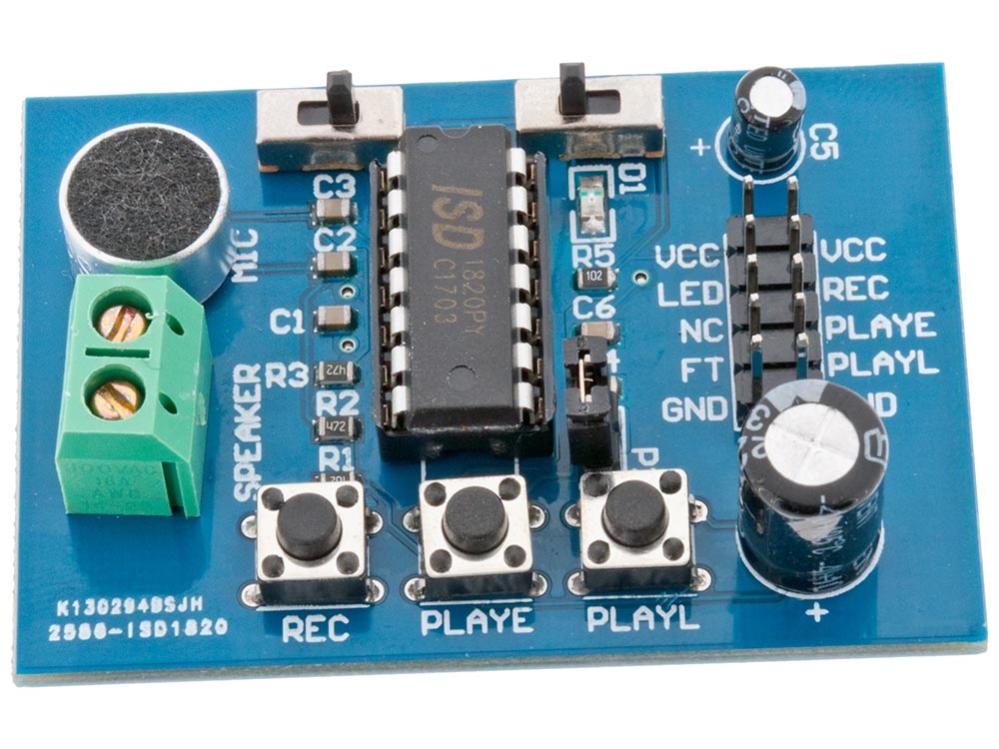

Audiomodul in- och uppspelning av 10 sek ljud

Audiomodul för inspelning och uppspelning av ljud. Utformad för att integreras i elektroniska projekt. Modulen kan spela in ljud eller röst i upp till 10 sekunder med hjälp av den inbyggda mikrofonen. Det inspelade ljudet lagras i flashminnet och bevaras även när strömmen stängs av. Med modulen kan du enkelt göra inspelningar och spela upp dem med hjälp av kontrollknapparna. Kan den anslutas till en Arduino mer avancerad styrning. Uppspelning kan ske, antingen en gång eller loopat.

• Tillåter upp till 10 sekunders inspelning av klart ljud med en enkel knapptryckning
• Utrustad med flashminne som bevarar inspelningar även vid strömavbrott
• Lätt att integrera i större projekt tack vare anslutningsmöjligheter för extern mikrokontroller

Inspelningstiden kan förlängas genom att ändra klockfrekvensen. Motståndet R4 styr detta - högre resistans ger lägre klockfrekvens, och länge inspelningstid. Bygeln på kortet är i serie med R4, så längre inspelningstid kan fås genom att koppla motstånd över bygeln. För att få kortare inspelningar (men högre bandbredd) behöver R4 lödas av och ersättas med lägre resistans.

Med en potentiometer  kan variabel inspelningslängd (och uppspelningshastighet) uppnås, vilket möjliggör lustiga ljudeffekter.

Specifikationer:

• Dimensioner: 54.4 x 38mm
• Matningsspänning: 2.4 - 5.5VDC
• Utgång: 0.5W / 8ohm
• Minne: 10 sekunder (upp till 20 sekunder med modifikation)
• IC: ISD1820
• Utgång för högtalare
