Produktbeskrivning

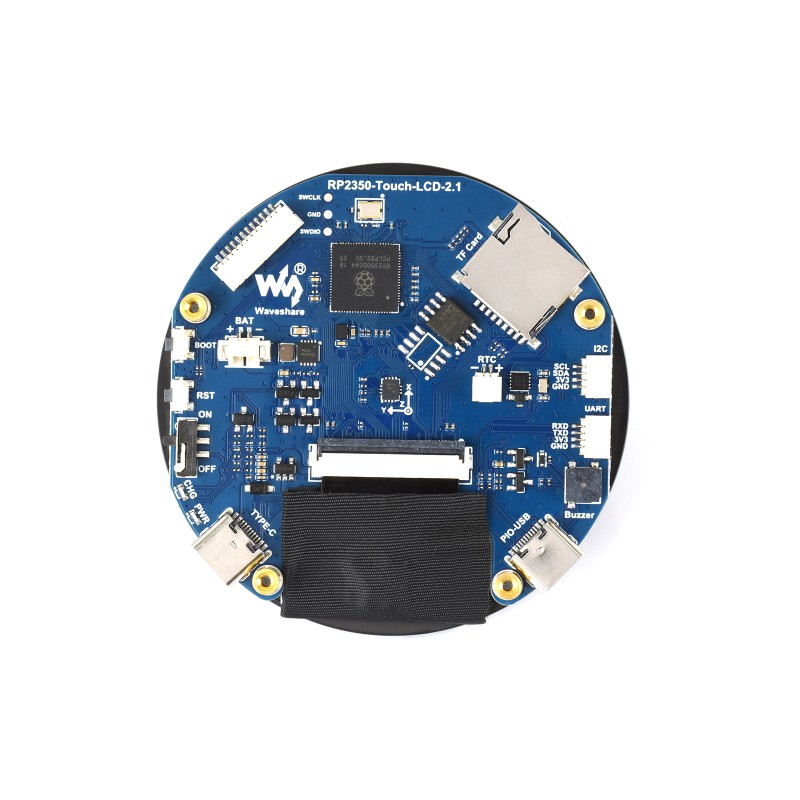

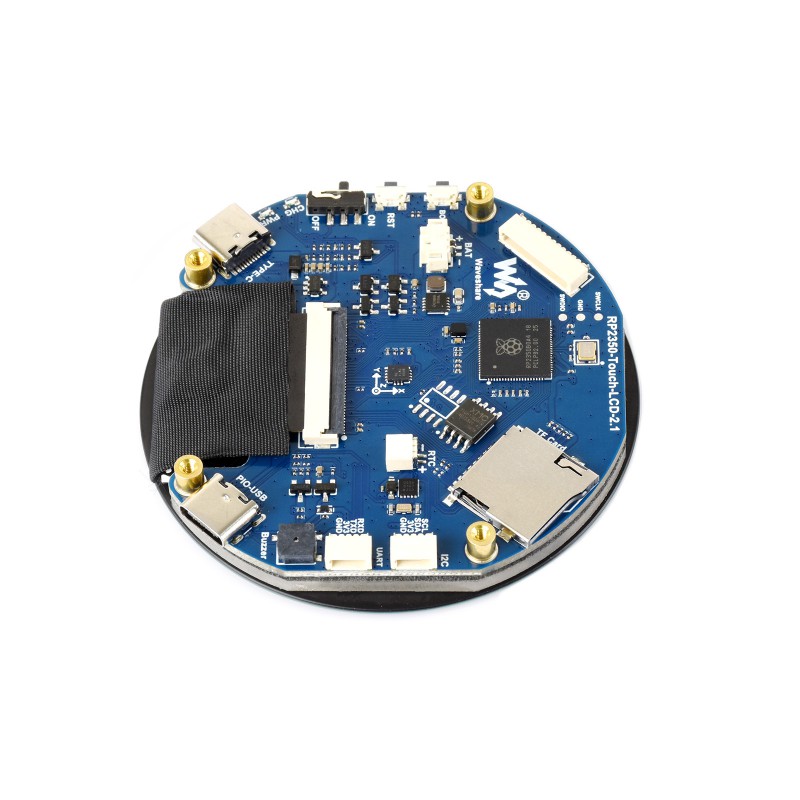

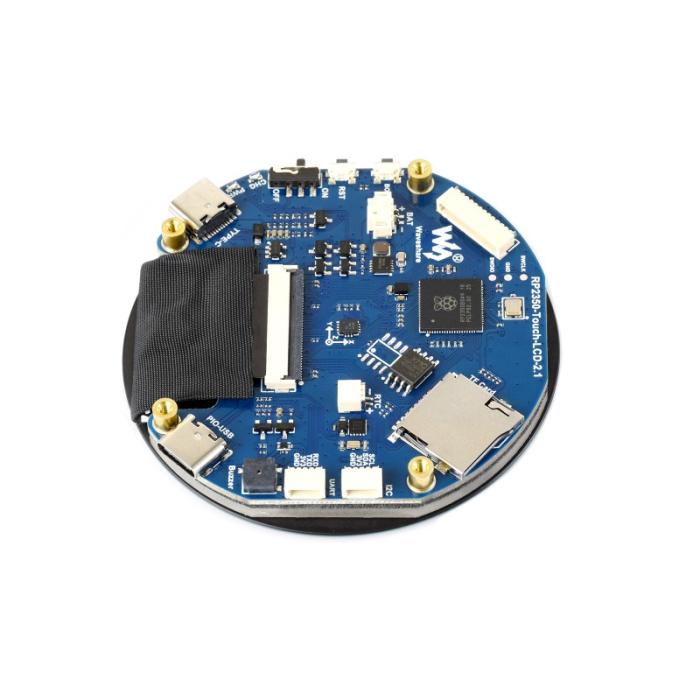

RP2350-Touch-LCD-2.1 är ett utvecklingskort med rund pekskärm. Det kombinerar mikrokontroller, pekskärm och flera sensorer i en integrerad lösning. Kortet är baserat på Raspberry Pi RP2350 och lämpar sig för HMI-gränssnitt, IoT-enheter, instrumentpaneler och bärbara applikationer.

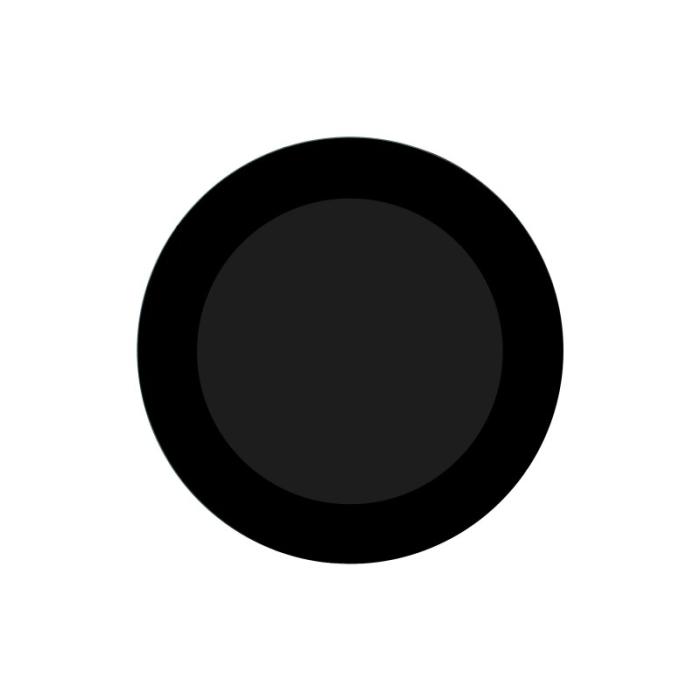

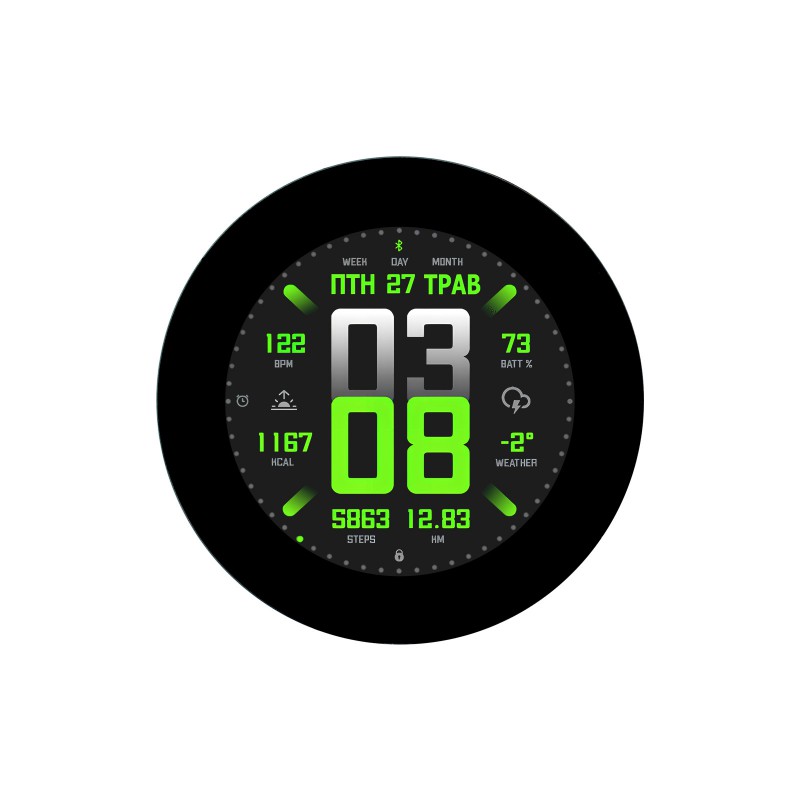

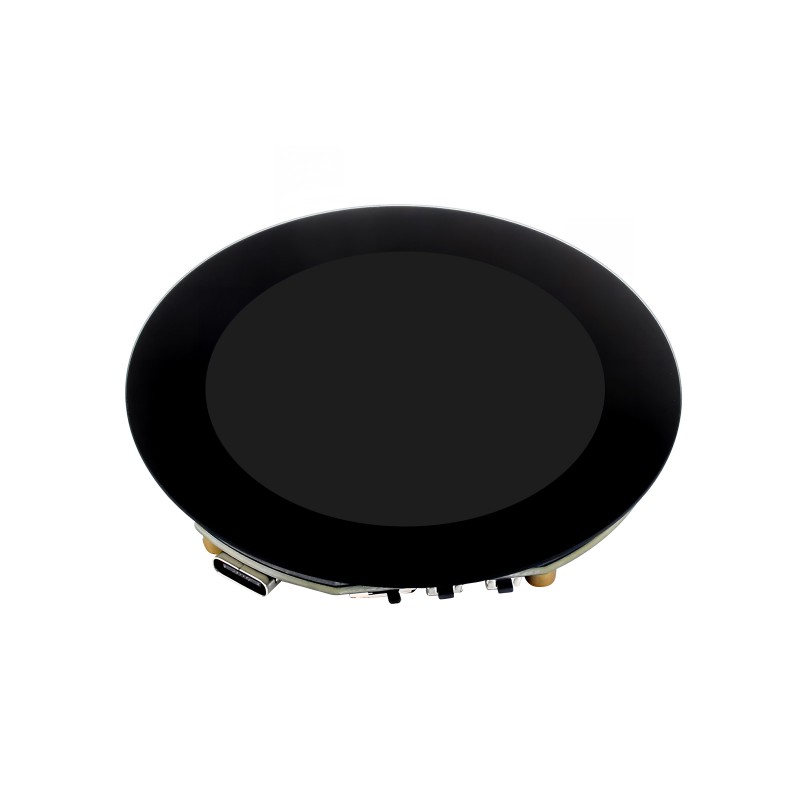

Kortet har en rund 2.1-tums IPS-display med kapacitiv touch och upplösning på 480 x 480 pixlar. Det ger tydlig grafik och responsiv användarinteraktion. Displayen använder SPI-gränssnitt medan touchpanelen kommunicerar via I2C.
Kärnan utgörs av RP2350-mikrokontrollern med dubbelarkitektur, vilket innebär stöd för både Arm Cortex-M33 och RISC-V Hazard3. Detta ger flexibilitet vid utveckling och möjlighet att optimera systemet beroende på applikation.
Kortet har även integrerade funktioner såsom realtidsklocka (RTC), 6-axlig IMU (accelerometer och gyroskop) samt microSD-kortplats. Detta möjliggör utveckling av avancerade och fristående system utan externa moduler. USB-C används för programmering och strömförsörjning, och stöd finns för utveckling i C/C++ och MicroPython.

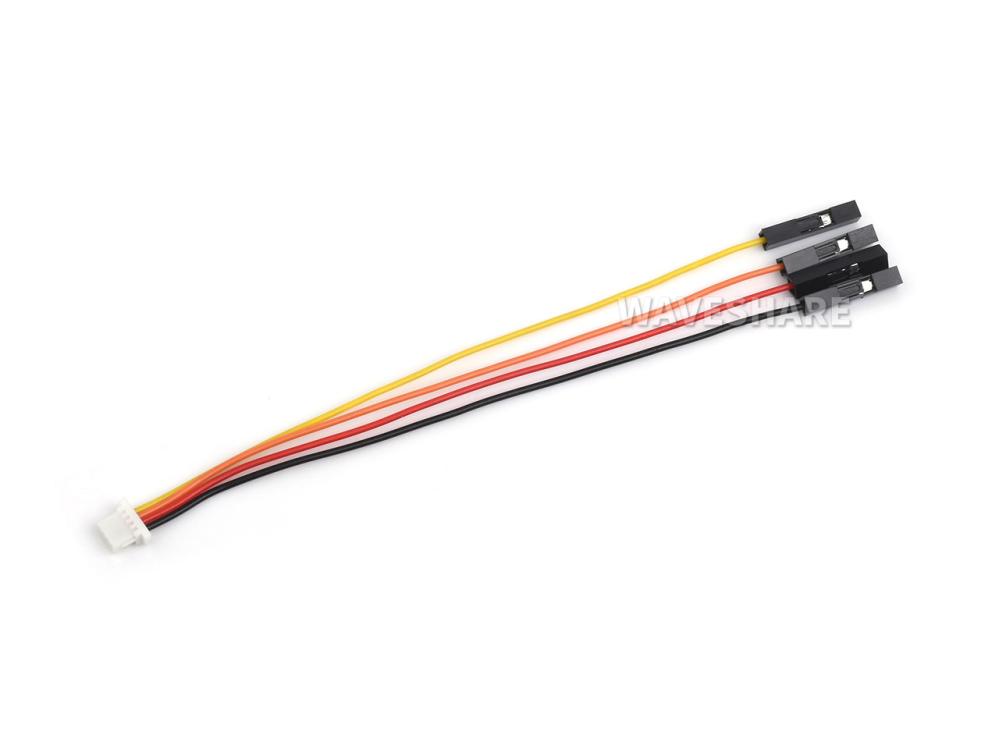

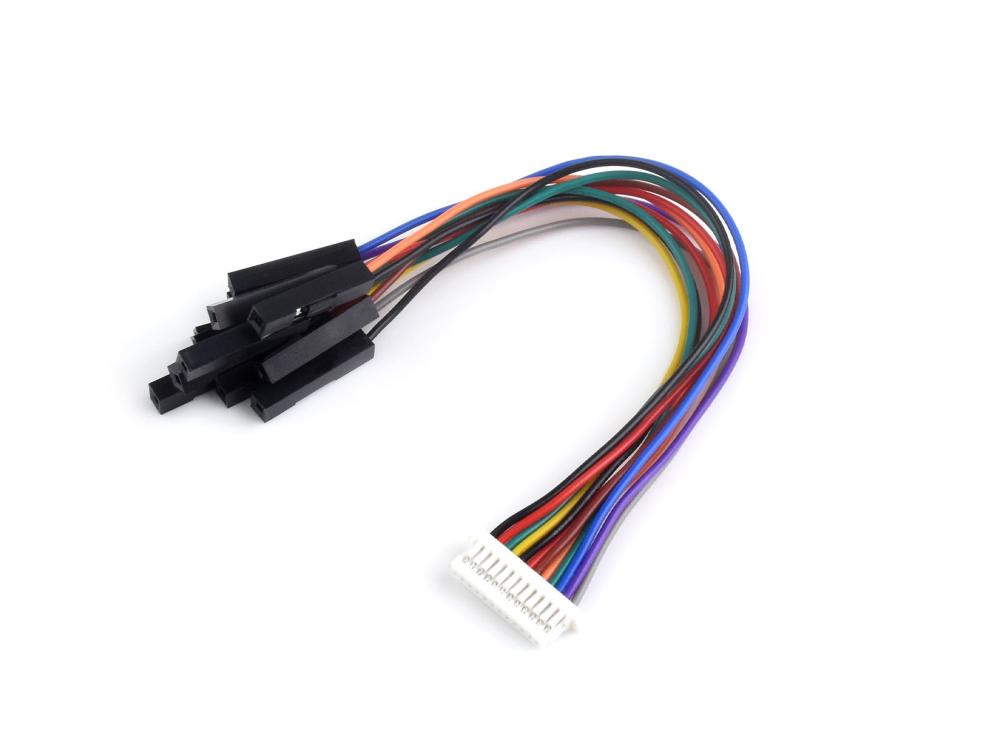

Levereras med kopplingskablar: 12× Dupont hona till hona, 4× Dupont hona till hona
Specifikationer:
- Mikrokontroller: RP2350 (Raspberry Pi)
- Processor: Dual-core Arm Cortex-M33 + dual-core Hazard3 RISC-V
- Klockfrekvens: upp till 150 MHz
- Minne: 520 KB SRAM
- Flashminne: 16 MB
- Display: 2,1 tum, IPS, 262K färger, kapacitiv touch
- Upplösning: 480 × 480 pixlar
- Displaygränssnitt: SPI
- Touchgränssnitt: I2C
- RTC: inbyggd
- Temperatursensor: inbyggd
- GPIO: 9 pinnar
- Sensor: 6-axlig IMU (accelerometer + gyroskop)
- Lagring: microSD-kortplats
- USB: USB-C
- Gränssnitt: 2× SPI, 2× I2C, UART, 12-bit ADC, 9× PWM
- Dimensioner: Ø53 mm
